【中望CAD2018】尺寸驱动让图形修改更便捷

来源:未知 作者:admin 人气: 发布时间:2017-10-17
摘要:本文关键词:尺寸中望CAD 修改 驱动 绘图 最新的中望CAD 2018增加了许多智能化绘图功能,可帮助设计师简化设计工作。其中,尺寸驱动功能支持通过准确的数值来控制和改变图形的大

本文关键词:尺寸中望CAD 修改 驱动 绘图

最新的中望CAD 2018增加了许多智能化绘图功能,可帮助设计师简化设计工作。其中,尺寸驱动功能支持通过准确的数值来控制和改变图形的大小。设计师在绘制产品图纸过程中,当图纸中的对象数量比较多、尺寸需要经常修改,或者绘制不同规格的相同产品图形时,修改图形和尺寸就会变得繁琐和麻烦,无形中增加了许多工作量。针对这个情况,中望CAD 2018的尺寸驱动功能可以便捷的解决这一问题。设计师在绘图时完全可以不用考虑尺寸大小,只需绘制图形结构,然后再使用标注尺寸的方式,输入正确的数值,就可以把图形变成所需的大小了,非常方便。

例如,设计师在图纸绘制完毕后才发现某一长方形的宽度不对,需要修改调整。如按照传统的绘图方法,则需要将图形删除,重新输入长方形的命令来绘制,这样无疑会花费较多的时间。而通过中望CAD 2018的尺寸驱动功能,设计师只需要选择需要修改的标注,然后输入新的尺寸,软件会自动生成新的图形,而且具体的操作过程也非常简单。

【中望CAD2018】尺寸驱动让图形修改更便捷

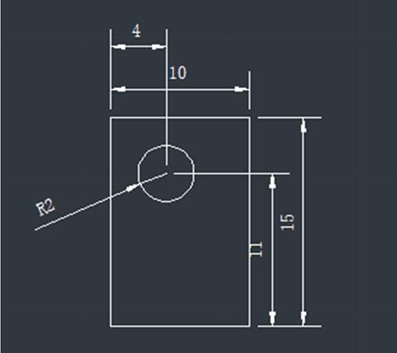

图1驱动之前的图形

设计师可以在菜单栏“扩展工具”下的“标注工具”中快速找到并调用“尺寸驱动”功能,选择尺寸输入新的数值后框选需要驱动的部分,图形就自动随着尺寸的改变而变化,并且所有涉及到的尺寸标注也都会自动修改,十分的智能高效。

【中望CAD2018】尺寸驱动让图形修改更便捷

图2图形及尺寸标注同时发生更改

如果需要修改圆的大小,同样可运行尺寸驱动命令,此时命令行会提示选择标注,设计师选择半径标注然后输入新的半径即可。当只需要将长方形一边的长度进行修改,则只需要框选要修改区域的角点。以往,设计师需要通过输入数字的方式来确定每一个点的位置,无法真正实现参数化设计。

【中望CAD2018】尺寸驱动让图形修改更便捷

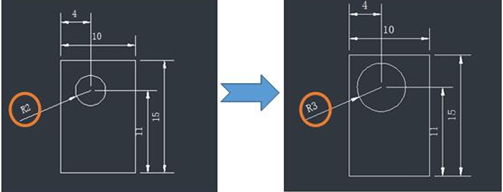

图3修改圆的半径

【中望CAD2018】尺寸驱动让图形修改更便捷

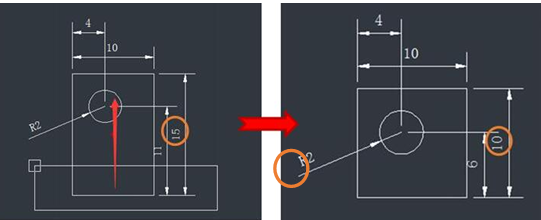

图4修改长方形的长度

中望CAD 2018的尺寸驱动功能实用性高,适用于任何行业,能够将原有复杂的绘图过程或者修改过程简单化,从而帮助节省绘图时间,提高工作效率。
