在制图过程中，针对不同的行业，往往会有一些特殊的符号。下图是模具行业中常见的一些符号标注。

　　一些特殊符号在模具行业使用频率高，但目前在中望3D工程图模块不能直接标注出来，如果每次都自己绘制符号，效率较低。针对此类问题，我们可以通过中望3D工程图中自定义图块的方式来解决，具体操作如下：

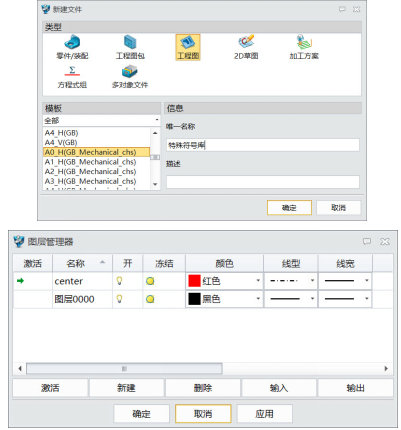

　　1.新建特殊符号库图纸。特殊符号都是在工程图中使用的，所以新建文件的类型选择工程图。

　　备注：为了方便在做特殊符号时使用不同的线型，并且这些线型在以后每次调用时都能兼容并显示，同时线型归属在准确的图层，建议用户可以先修改好工程图模板，在相应的模板中定义好所有需要使用到的图层。

　　在新建工程图纸时，请确认选择使用已定义好且是正确的模板。

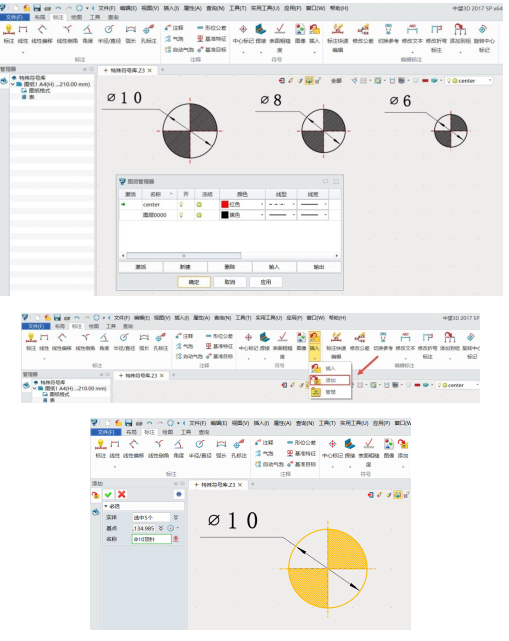

　　2.在图纸中，使用“绘图”中的各项画线、填充等功能，绘制出所需要的符号形状。同时，将所有的线型填充等都归属到正确的图层。

　　备注：用户需要注意的是，因为顶针符号是有不同规格的，这里需要绘制出所需要的规格图形。同时，为了方便后续管理及修改，建议标注上相对应的尺寸或是文字说明。

　　3.使用“标注“下的“添加”功能。

　　4.在对话框中选择每次调用时插入的图形，如果希望标注也带入，可以将标注也选中，包含在内。定义好调用放置的基点和名称后，点击确定。

　　5.将此文件进行保存，保存的位置用户可自定义。不过因为这个零件是库文件，建议保存在中望3D的安装文件夹下，以避免人为误删。

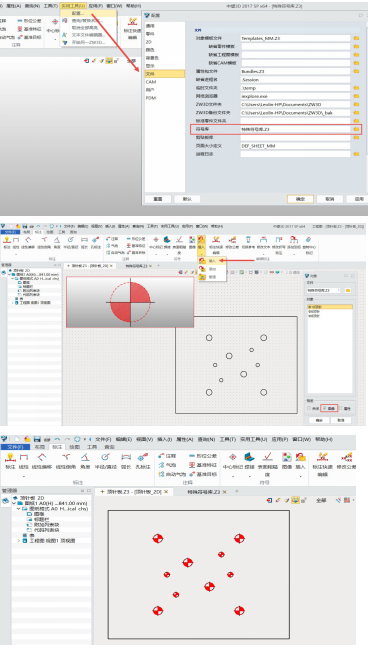

　　6.如果希望每次自动调入库时，默认选择的就是定义好的库文件。可以在配置选项中，将符号库指定到以上步骤中保存的文档。

　　7.在调用符号库时，如图，点击“插入”，勾选右下方的“图像”可查看符号样式，然后将特殊符号放置在相对应的点上即可。

　　8.标注完成之后的图纸如下图。
